Технология точного охлаждения существенно отличается от классического комфортного кондиционирования воздуха. Технические решения, предназначенные для рассеивания тепла, выделяемого электронным оборудованием в центрах обработки данных (ЦОД), компьютерных залах, технологических средах в целом, должны соответствовать очень специфическим условиям, а также гарантировать компактность, эффективность, надежность, простоту обслуживания, взаимодействие с централизованными системами мониторинга.

Для всех объектов, требующих круглосуточного кондиционирования воздуха в сутки, 365 дней в году, без перерывов, становится обязательным минимизация потребления энергии и точный контроль условий окружающей среды. Эти результаты достигаются продуктами для точного охлаждения за счет использования лучших технологий и компонентов и тщательного специального проектирования.

Требования к ЦОД

Учитывая, что производительность ЦОД, рассматривается с точки зрения снятия максимальной полезной мощности для ИТ нагрузки, проектные решения, методы и инструменты проектирования, инженерное оборудование, системы, создающие инфраструктуру ЦОД и обеспечивающие работоспособность ИТ оборудования, должны быть максимально ориентированы на низкое энергопотребление.



Условно можно разделить ЦОД на группы по энергопотреблению:



  • Малые ЦОД – до 250 кВт
  • Средние ЦОД – 250–3000 кВт
  • Крупные – ЦОД – 3–10 МВт
  • Мега ЦОД – 10–20 МВт
  • Гипер ЦОД – более 20 МВт

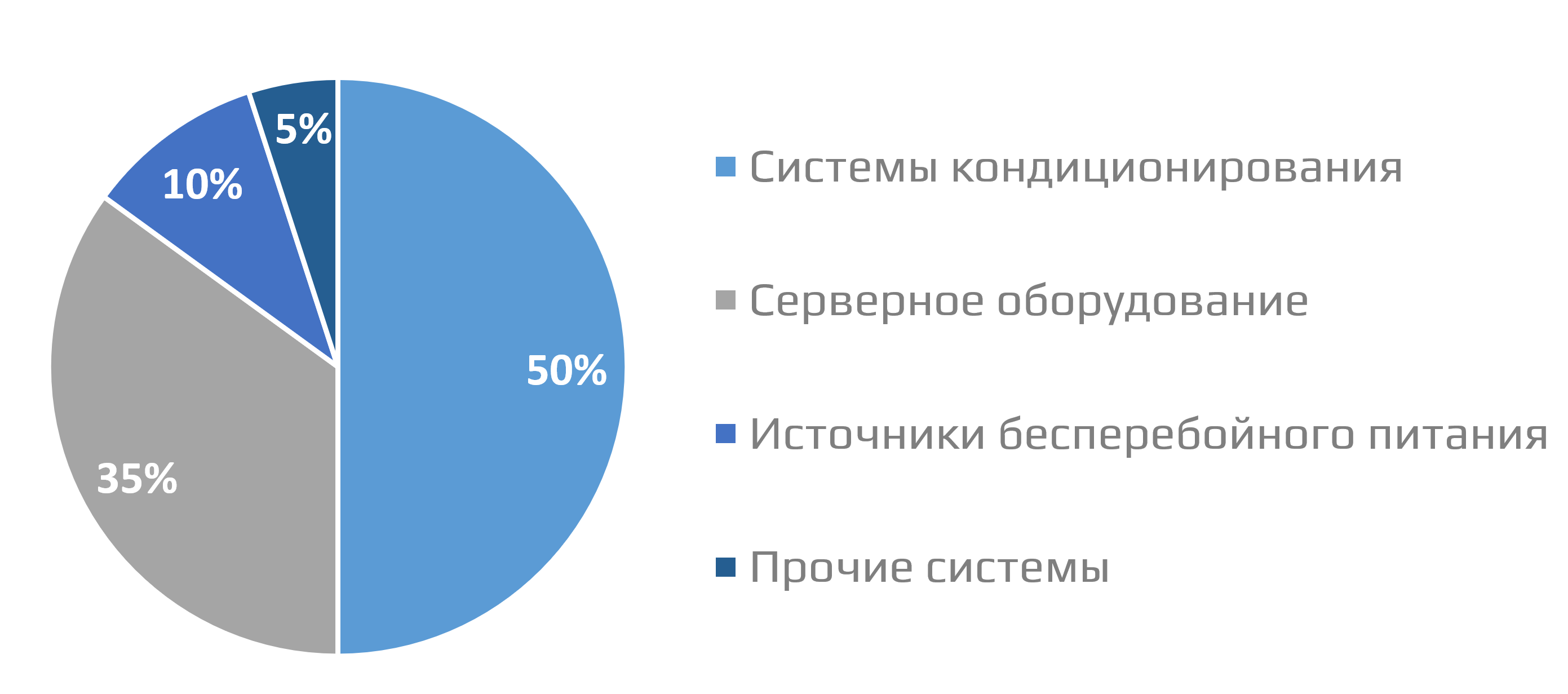

Для оценки эффективности ЦОД применяется коэффициент PUE (Power Utilization Efficiency), который показывает отношение всей подведённой мощности к объекту к мощности ИТ оборудования (нагрузки). И соответственно, чем PUE ближе к коэффициенту 1,0 тем более эффективный ЦОД. Если очень укрупнённо объединить системы, составляющие инфраструктуру ЦОД, то можно увидеть наиболее энергоёмкие системы:

Также, с учётом высоких рисков потери информации, хранящейся и обрабатывающейся в ЦОДах, накладывается и высокая ответственность на каждого участника проекта: проектирование-производство-поставка-монтаж-эксплуатация-сервис-заказчик. Поэтому при подготовке технического решения следует придерживаться принципов, и стандартов разработанных Uptime Institute. Uptime Institute — международный институт отраслевого уровня в области проектирования, строительства, эксплуатации и сертификации ЦОД. Основным стандартом Uptime Institute является Standard TIER, который описывает уровень функциональности, надёжности, прогнозируемой готовности и эффективности топологии инженерных систем отдельного ЦОДа с другими ЦОДами. Standard TIER содержит критерии для выделения четырёх уровней инфраструктуры ЦОД: Tier I, Tier II, Tier III, Tier IV.



Классификация Uptime Institute определяет уровни надежности ЦОД.

Tier I (Базовый):

  • Минимальная защита, нет резервирования.
  • Доступность: 99.671% (28.8 часов простоя в год).

Tier II (Резервирование компонентов):

  • Резерв основных компонентов.
  • Доступность: 99.741% (22 часа простоя в год).

Tier III (Параллельное обслуживание):

  • Полное резервирование, плановое обслуживание без простоя.
  • Доступность: 99.982% (1.6 часа простоя в год).

Tier IV (Отказоустойчивость):

  • Полная отказоустойчивость, работа при любых сбоях.
  • Доступность: 99.995% (0.4 часа простоя в год).

Сравнение уровней Tier

Характеристика Tier I Tier II Tier III Tier IV

Резервирование

Нет Основные компоненты Все основные компоненты Полное

Каналы

Один Один Два (один активный) Два (оба активны)

Простои в год

28.8 часов 22 часа 1.6 часа 0.4 часа

Доступность

99.671% 99.741% 99.982% 99.995%

Обслуживание

Требует простоя Требует простоя Без простоя Без простоя, отказоустойчивость

Стоимость

Низкая Средняя Высокая Очень высокая



Решения для ЦОД

В зависимости от задач, поставленных в каждом конкретном проекте, компания РМ Вент предлагает решения, отвечающие всем перечисленным аспектам энергоэффективности, надёжности, стандартам, и построенные на базе следующих вариантов оборудования:

Преимущества технических решений РМ Вент для ЦОД

Ассортимент

РМ Вент предлагает широкий ассортимент оборудования и технических решений, включающий различные версии и конфигурации, а также обширный перечень опций и аксессуаров, что позволяет удовлетворить любой запрос и обеспечить максимальную эффективность.



Проектирование

Все решения, предлагаемые компанией РМ Вент, всегда подтверждаются расчётами и цифровыми моделями, выполненными в программе для CFD моделирования (вычислительная гидро-газодинамика). Всё это требуется, чтобы проверить все возможные варианты решений, режимов и возможных ситуаций, и предложить оптимальное решение.



Автоматизация

Управляющее программное обеспечение VSM позволяет взаимодействовать со всеми наиболее известными системами BMS (Building Management System), гарантируя подключение к любой централизованной системе управления.

Микропроцессорное управление, установленное на устройствах компании PM Вент, позволяет подключать всё оборудование в локальную сеть с возможностью использования удаленного терминала, с которого все операции могут выполняться на любом устройстве сети. Это может быть полезно для управления работой всех подключенных устройств из одной точки.



Энергоэффективность

Основной бизнес-идеей компании РМ Вент с самого начало своего существования стал принцип энергосбережения в инженерных системах отопления вентиляции и кондиционирования. Этот же принцип лежит в подходах компании и в предлагаемых решениях для ЦОД. Накопленный опыт компании позволяет эффективно внедрять лучшие мировые практики отрасли в свои проекты.

Мы предлагаем высококачественное вентиляционное оборудование, а также разрабатываем и внедряем энергоэффективные технические решения
